1.0 Toote kirjeldus

HDMI Switch on toode, mis suudab mitme grupi HDMI signaale vahetada ühe kõrglahutusega kuvaseadme, näiteks HDTV, vastu käsitsi vajutamise nupuga.Seda tehes saab vältida kaablite tihtipeale ühendamist ja lahtiühendamist.See võib optimeerida teie kodukino süsteemi parimal viisil.

2.0 Omadused

Esiteks.Lülitumine toimub automaatselt, kui sadamates on signaal olemas.

Kaks.Toeta HDPC protokolli ja seda kohaldatakse lähteseadme ja suure definitsiooni suhtes   kuvaseade, näiteks DVD ja HDTV, millel on HDMI pordid või digitaalne   pordid ja vastavad HDPP protokollile.

Kolmas.Toetus suurtele resolutsioonidele:480i/p,576p,720i/p,1080i/p ja   3840& 350;2160@25/30Hz

4Toetus HDMI1.4

5.Laienda ülekandedistantsi ja parandada ülekandesignaali.

Kuues.Sobiv DVI- ga, kasutades HDMI- d DVI adapteri.

7.Plug-and-play.

Kaheksa.Mugav ühendada mitme rühma sisendsignaalid, mida näidatakse ühes HDTV-s.

-9.Säästa ruumi.Mitme allika lubamine kasutada üht kõrglahutusega kuvaseadet   samaaegselt.

10.Metallkesta konstruktsioon ja üldine varjestus ilma signaalihäireteta.

11.Selec& 35; 116; sisendport käsitsi.

12.LED näitab signaali ja võimsuse režiimi.

13.Energiavarustus(Vt tehnilist parameetrit)

3.0 Pakendi manused

Kui te oma ekstrakti esimest korda lahti pakite, kontrollige, kas lisatud on järgmised tooted:

HDMI 4x1 vahetaja---------------------------------------------------------------------------

5V DC Power Adaptor------------------------------------------------------------------------

Kaugjuhtimine-------------------------------------------------------------------------------

"IR Receiver Extension Cable----------------------------------------------------------------

"Kasutaja käsiraamat...---------------------------------------------------------------------------

4.0 Kohaldamine

See lülitab välja mitmeid marsruute, kus HDMI signaalid on pärit lähteseadmest, nagu DVD, Satelliit Receiver, Set- top Box, DV kaamera, A/V vastuvõtja ja muu HDMI seade, mis võimaldab suure definitsiooni kuvaseadet, näiteks HDTV ja HDFlat MI paneeli kuva.

5.0 Tehniline parameeter üksikasjalikult

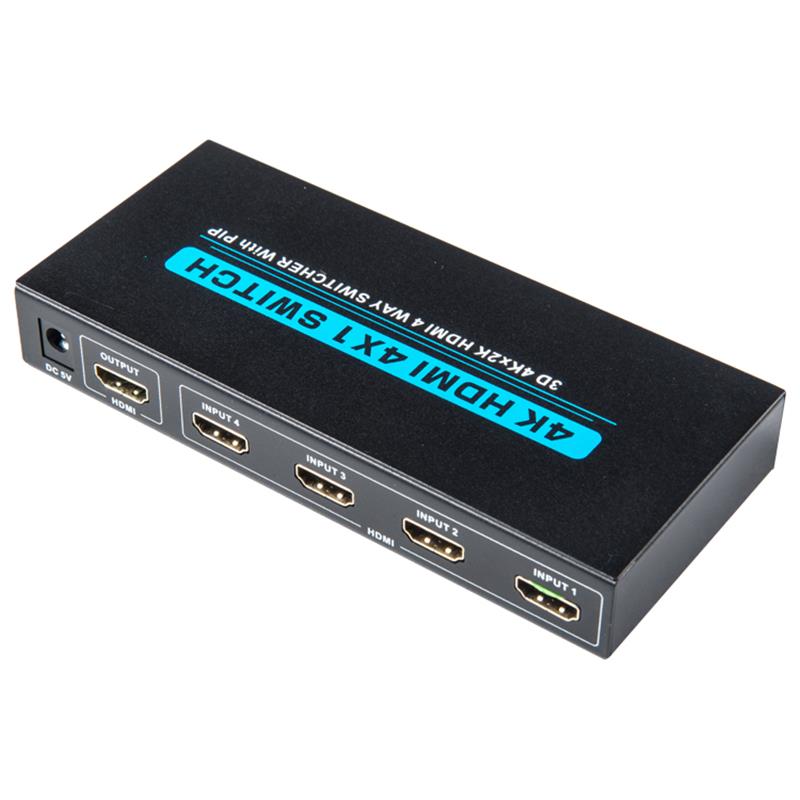

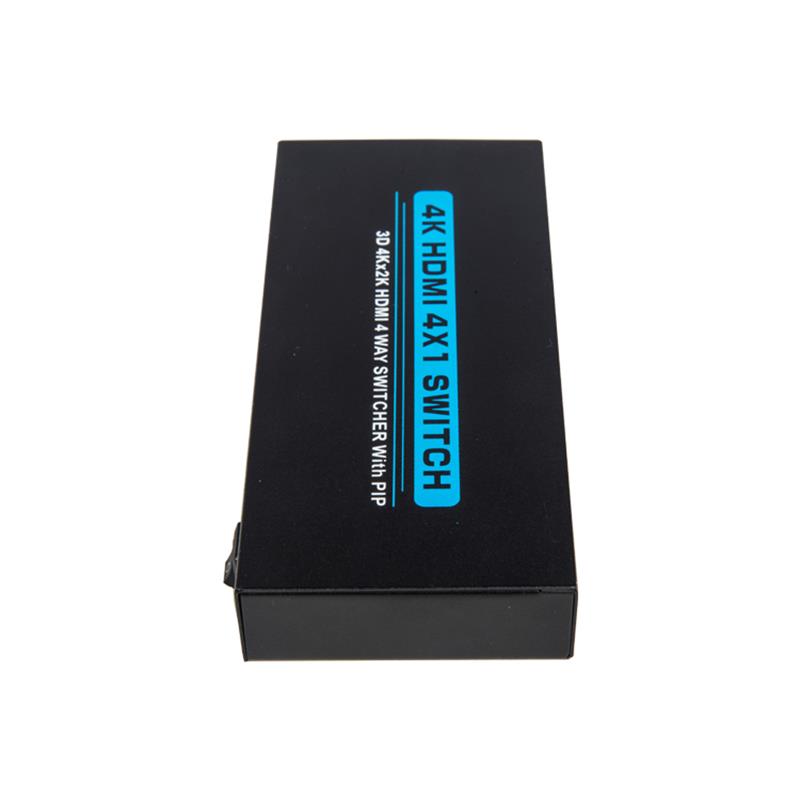

HDMI 4X1 SWIFTHER PIP

"Toode-------------------------------------------------------------- 4X1 HDMI SWITCH

HDMI lähteandmete sisestamine   "Port----------------------------------------------------------------- 4

Seadme näitamine   "Väljund Port...------------------------------------------------------------ 1

Lähtekoha port   Ühendaja------------------------------------------------------------------ 19 PIN HDMI(A TÜÜP)

Seadme pordi näitamine   Ühendaja---------------------------------------------------------------- 19 PIN HDMI(A TÜÜP)

HDPP compontant-------------------------------------------------------------- JAH

Lähtekoht   Seade Valik--------------------------------------------------------------- Vajuta nuppu IR   Võrgus juhtimine

Sisene Videosignaal----------------------------------------------------------------- 0.5-1.0 Volts P-P

Sisene DDC signaal-------------------------------------------------------------------- 5 Volts P-P(TTL)

"Deep Color------------------------------------------------------------- 36bit

"Single Link Range...------------------------------------------------------------ 3840*2160

HDMI Version--------------------------------------------------------------- HDMI1.4

"Ridweath------------------------------------------------------------------ kuni 340Mhz

Signaal Speed---------------------------------------------------------------- kuni 10.2Gbps

Sisendi pikkus   ----------------------------------------------------------------- PS3≤10M ； BLUE   DVD≤10M

Euroopa Liidu Teataja   Väljund kaabel------------------------------------------------------------- ≤10M

See kaabel-standard---------------------------------------------------------------- 28AWG HDMI1.4

Vertikaalne sagedus   Range------------------------------------------------------------------ 25/30Hz

Jõud   ---------------------------------------------------------------------- 3.5 vatt

Toimimine   Temperatuur--------------------------------------------------------------- 0℃ TO 70_;

Töötav Pinge------------------------------------------------------------------ DC 5V

"Power Adaptor--------------------------------------------------------------- 5V 1A

Net Weight(KG)----------------------------------------------------------------- 0.3

Mõõde: L W H 154×69×23.5

6.0 PIP kirjeldus

Pildil oleva video eelvaatlus

Märkused

Esiteks.Kui sisendsignaali allika eraldusvõime ületab 1080p, ei toeta see toode PIP funktsiooni;

Kaks.“4K mudel_; selles käsiraamatus viidatakse resolutsioonile üle 1080P@ 60Hz.

Kolmas.Kui on olemas uus signaali allikas, ilma " 4 k režiim " ekraani vasakult küljelt oleks näha uus pilt;

4Pildi puhul, mis on ette nähtud toote funktsiooni täitmiseks — abimanali pilti saab kuvada ainult kindla suurusega;

5.Pildi puhul, mis on ette nähtud toote funktsiooni täitmiseks, vastab väikese pildi asukoht automaatselt sisendallikale.
