1.0 Sissejuhatus

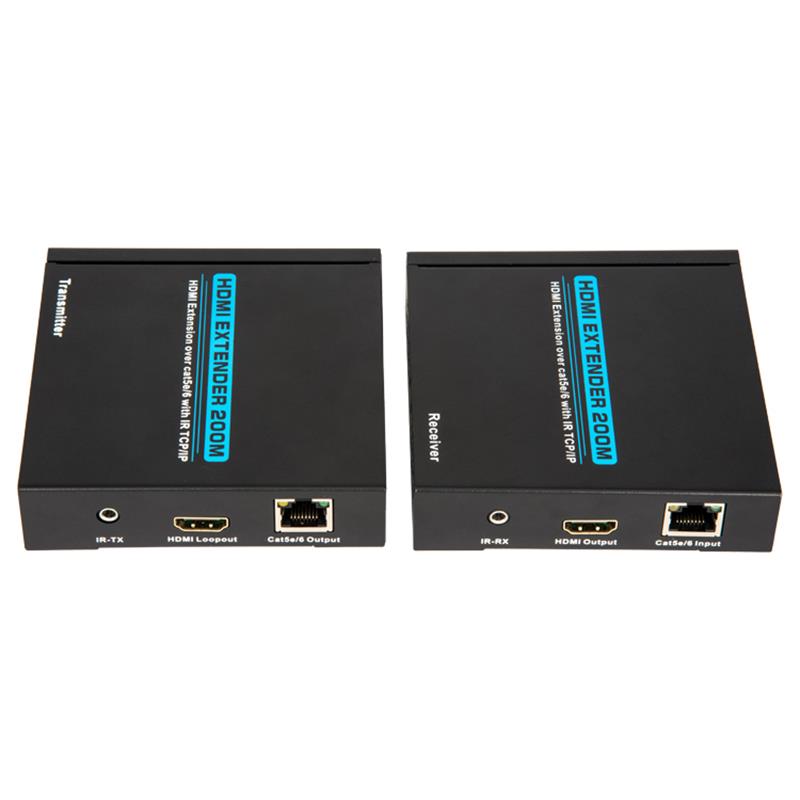

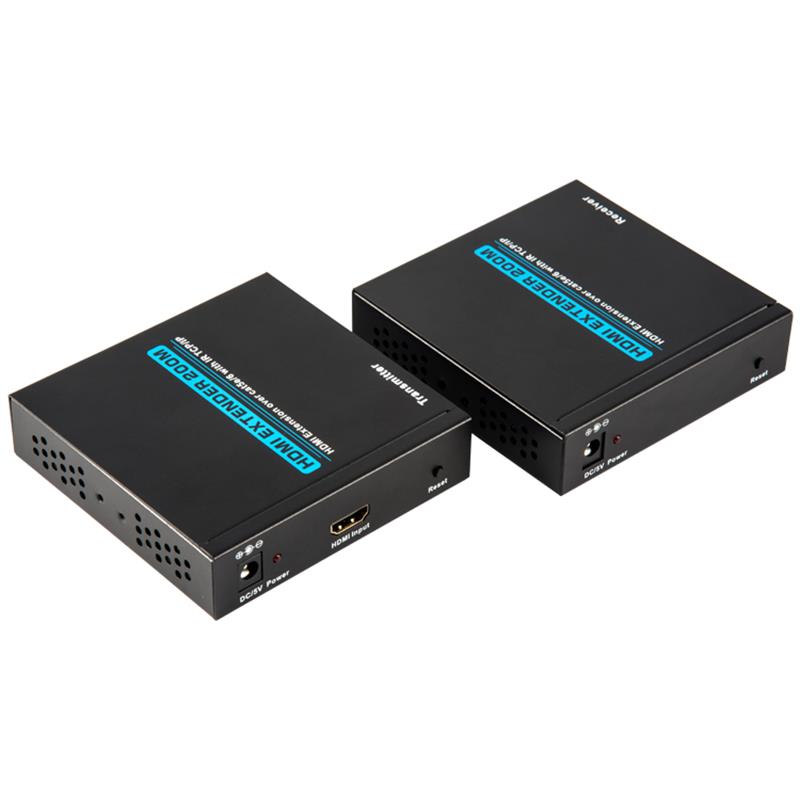

HDMI Extender üle ühe CAT5e/6 on vahend, mille abil saab HDMI signaali pikkade vahemaade tagant laiendada ühilduvale kuvarile.Kulukate HDMI kaablite kasutamise asemel saab kasutada olemasolevaid CAT 5e/6 kaabliid/sokliid, et täita kõrgetasemelisi funktsioone, nagu Deep Color (12 bits/color) video ja digitaalne heli, mille ribalaius on kuni 225MHz.HDMI saatja ja vastuvõtja, üle ühe CAT 5e/6 laiendi on teie oluline HDMI laiendusvahend.HDMI Extender toetab ka IR ümbersuunamist, nii et saab juhtida allikat, mis on 200 meetrit väljaspool, kasutades HDMI Extenderit.

2.0 Omadused

Esiteks.       DC 5V toiteallikas;

Kaks.       HDMI 1.3, HDDCP 1.1 ja DVI 1.1 nõuetele vastav;

Kolmas.       Toeta Deep Color kuni 12 bits/värv;

4       Toetus 20~60KHz IR taasedastamine;

5.       Toeta HDMI lookut;

Kuues.       kasutab üht CAT5e/6 kaablit andmete/DDC edastamiseks;

7.       võrdsustab ja taastab sissetulevad TMDS-andmed enne nende optimaalse kvaliteediga edastamist, olenemata sissetuleva signaali kvaliteedist;

Kaheksa.       Kaablitest näitas, et 1080p resolutsiooniga saab HDMI sisendallikas olla kümne meetri kaugusel;

-9.       Signaali edastamisel 1080p resolutsiooniga on CAT6 tegevuskaugus 200 meetrit (maks).

3.0 Pakendi manused

Kui te oma ekstrakti esimest korda lahti pakite, kontrollige, kas lisatud on järgmised tooted:

HDMI Extender Transmitter-----------------------------------------------------------------------------

HDMI Extender Receiver-----------------------------------------------------------------------------

"R transmitter---------------------------------------------------------------------------------------

"R Receiver---------------------------------------------------------------------------------------

5V DC Power Supply adapter--------------------------------------------------------------------------

"Operatsioon Käsitsi-----------------------------------------------------------------------------------
