1.0 Sissejuhatus

HDMI Extender üle ühe CAT5e/6 on vahend, mille abil saab HDMI signaali pikkade vahemaade tagant laiendada ühilduvale kuvarile.Kulukate HDMI kaablite kasutamise asemel saab kasutada olemasolevaid CAT 5e/6 kaabliid/sokliid, et täita kõrgetasemelisi funktsioone, nagu Deep Color (12 bits/color) video ja digitaalne heli, mille ribalaius on kuni 225MHz.HDMI saatja ja vastuvõtja, üle ühe CAT 5e/6 laiendi on teie oluline HDMI laiendusvahend.HDMI Extender toetab ka IR ümbersuunamist, nii et saab juhtida allikat, mis on 120 meetrit väljaspool, kasutades HDMI Extenderit.

2.0 Omadused

Esiteks.       DC 5V toiteallikas;

Kaks.       HDMI 1.3, HDDCP 1.1 ja DVI 1.1 nõuetele vastav;

Kolmas.       Toeta Deep Color kuni 12 bits/värv;

4       Toetus 20~60KHz IR taasedastamine;

5.       kasutab üht CAT5e/6 kaablit andmete/DDC edastamiseks;

Kuues.       võrdsustab ja taastab saabuvad TMDS-andmed enne nende optimaalse kvaliteedi taasedastamist, olenemata sissetuleva signaali kvaliteedist;

7.       Kaablitest näitas, et 1080p resolutsiooniga saab HDMI sisendallikas olla kümne meetri kaugusel;

Kaheksa.       Signaali edastamisel 1080p resolutsiooniga on CAT6 tegevuskaugus 120 meetrit (max).

3.0 Pakendi manused

Kui te oma ekstrakti esimest korda lahti pakite, kontrollige, kas lisatud on järgmised tooted:

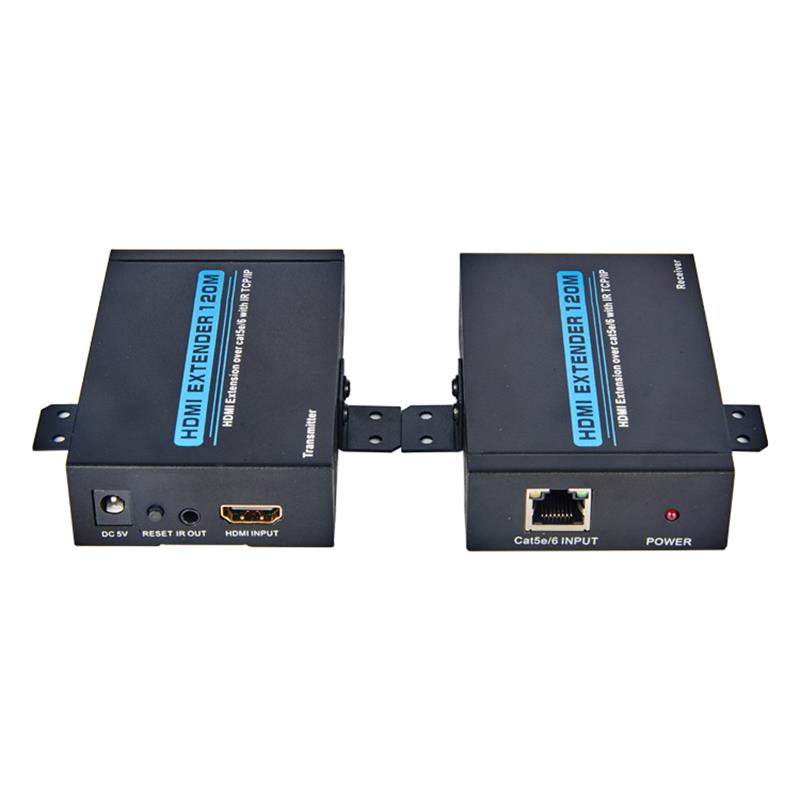

HDMI Extender Transmitter-----------------------------------------------------------------------------

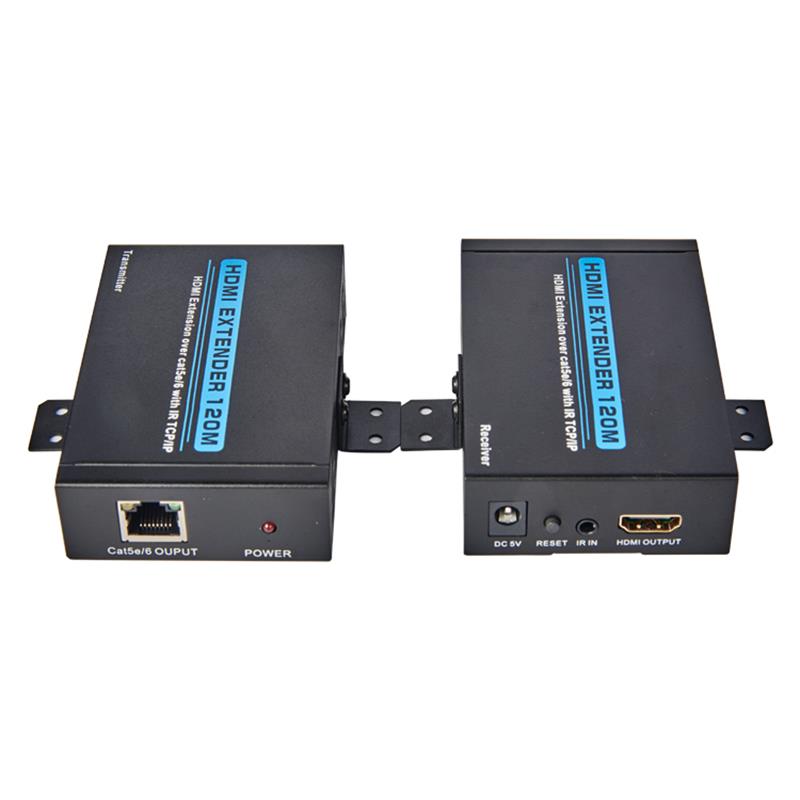

HDMI Extender Receiver-----------------------------------------------------------------------------

"R transmitter---------------------------------------------------------------------------------------

"R Receiver---------------------------------------------------------------------------------------

5V DC Power Supply adapter--------------------------------------------------------------------------

"Operatsioon Käsitsi-----------------------------------------------------------------------------------

4.0 Spetsifikatsioonid

Sagedus   "Ridweath...------------------------------------------------------------- 2.25Gbps   (üks link)

HDMI   Saatja Sisend/ Väljund Ports------------------------- 1x   HDMI naisport/1 x CAT6

HDMI   Vastuvõtja Sisend/ Väljund Ports---------------------------------- 1   x HDMI naisport/1 x CAT6

Jõud   "Supply------------------------------------------------------------------------ DC   5V

ESD kaitse   "Inimkeha mudel:------------------------------------------------------------ ±   8kV (õhusõiduk) ±   4kV (kontakti tühjendus)

Mõõtmed   -------------------------------------------------------------------- 65(W)   X 100 (D) X 25 (H)

Tegevus   Temperatuur-------------------------------------------------------------- C   ~40˚C / 32 F ~ 104 F

Säilitamine   Temperatuur... -20 C   60_;C/-4 F 140 F

Suhteline   Niiskus...---------------------------------------------------------------- 20%90   RH (kondenseerumata)
