1.0 SISSEJUHATUS

HDMI CVBS signaali konverteriks, mis konverteerib HDM video signaali või helisignaali AV (CVBS) komposiitvideosignaaliks ja FL / FR stereo helisignaalideks, toetades samal ajal DVI süsteemi kõrval signaale.Aidata kasutajatel teisendada HDMI videosignaali kõrge kvaliteet tavaliseks CVBS-signaaliks (standarddefinitsioon 480i, 576i,).Nii et seda saab mängida TV, VHS VCR, DVD-salvestusseadmed jne. Tugi NTSC ja PAL kaks TV vormingut.

2.0 FEATAURID

Esiteks.Riistvara muundamine, ühendamine ja mängimine ilma ühegi tarkvarajuhita;

Kaks.Toetab HDPC protokolli, toetab HDMI 1.3;

Kolmas.toetada NTSC ja PAL kahte standardset TV vormingut;

4Üks HDMI sisend, üks AV väljund:

    Sisendid: HDMI x 1;

    Väljundid: CVBS x 1; L / R x 1;

5.HDMI sisend: 480P, 576P, 720P, 1080I, 1080P $60Hz;

Kuues.ühildub DVI režiimiga 800& 350;120,1024x768,1280& 350;720,1280& 350;1024，

    1920x1080/@60hz;

7.CVBS väljund: 480I, 576I;

Kaheksa.Audio väljund: L/R kanalid;

9.Mõõtmed mm(W)x115mm(D)x 25mm(H).

3.0 PAKENDI JUURDEPÄÄSUD:

Kui te oma ekstrakti esimest korda lahti pakite, kontrollige, kas lisatud on järgmised tooted:

1.HDMI TO CVBS CONTERTER--------------------------------1 Pcs

2.Kasutaja manuaal-----------------------------------------------------------------------

3.Energia allikas-------------------------------------------------------------------------

4.0 PANELI KIRJELDUSED

Palun tutvuge allpool esitatud paneelijoonistega ja tutvuge signaalide sisendi(te), väljundi(te) ja toitenõuetega.

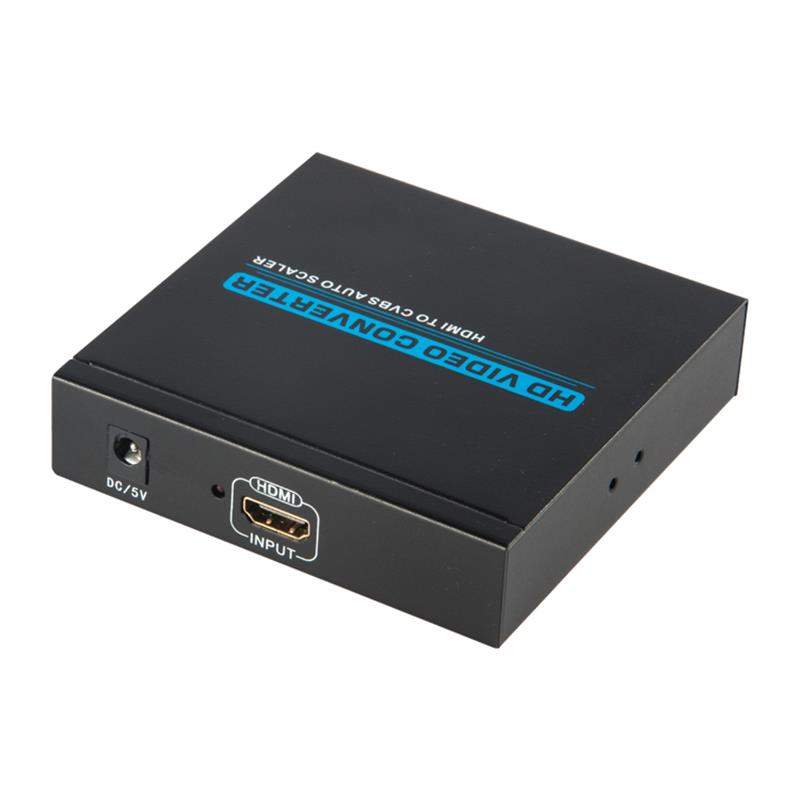

"DC 5V...--------------------------------------------------------------------------------

Võimsus, võim, võim, võim...

HDMI Input------------------------------------------------------------------------------

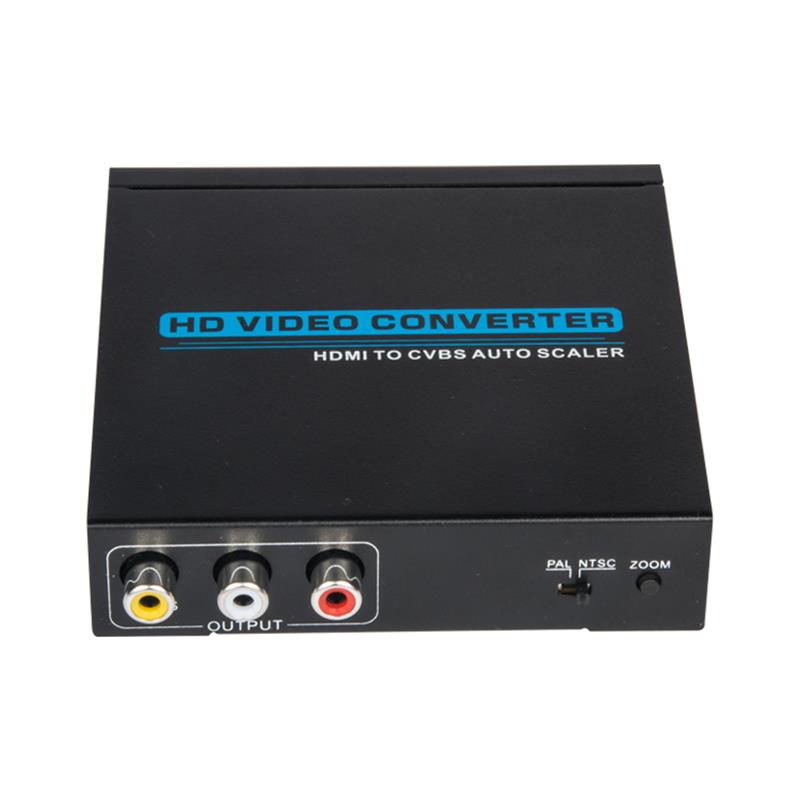

"A/V output-----------------------------------------------------------------------------

PAL / NTSC -------------- -PAL ja NTSC standardvormingu valija

ZOM Button --------------------------------------muuta pildi suurust ekraanil

5.0 KOHALDAMISALAD

A. Tsiviiltööstus: top-top kastid, XBOX360, PS3, kõrge definitsiooniga mängijad.

B. Tööstussektor: kõrge definitsiooniga kaamera, videokaamera, millel on selline ühine

    kuvaseade ei ole suur ekraan HDMI TV monitorid, kuni

    vähendada kulusid ja ruumi.
