1.0 SISSEJUHATUS

HDMI CVBS signaali konverteriks, mis konverteerib HDM videosignaali või helisignaali AV (CVBS) komposiitvideosignaaliks ning FL/ FR stereosignaalideks ja HDMI signaalideks.samal ajal toetada DVI süsteemi kõrval signaale.Aidata kasutajatel teisendada HDMI videosignaali kõrge kvaliteet tavaliseks CVBS-signaaliks (standarddefinitsioon 480i, 576i,).Nii et seda saab mängida TV, VHS VCR, DVD-salvestusseadmed jne. Tugi NTSC ja PAL kaks TV vormingut.

2.0 FEATAURID

Esiteks.Riistvara teisendamine, pistik ja mängida ilma tarkvara draiver

Kaks.Sobiv HDMI1.3

Kolmas.Toetus NTSC ja PAL kaks standardset TV vormingut

4Üks HDMI sisend, üks AV väljund, üks stereoväljund

    Sisendid: HDMI x 1

    Väljundid: CVBS x 1; L / R x 1 HDMI x 1

5.HDMI sisend: 480P, 576P, 720P, 1080I, 1080P $60Hz

Kuues.ühilduv DVI-režiimiga 800&35;120,1024x768,1280& 35; 120;720,1280& 35; 120;1024，1920& 35; 120;1080/@60hz

7.Toeta HDPC protokolli, toeta HDMI 1.3

Kaheksa.CVBS väljund: 480I, 576I

-9.Audio väljund: L/R kanalid

10.HDMI OUTPUT: BYPASS HDMI

11.Mõõtmed mm(W)x102mm(D)x 25mm(H)

3.0 PAKENDI JUURDEPÄÄSUD:

Kui te oma ekstrakti esimest korda lahti pakite, kontrollige, kas lisatud on järgmised tooted:

1.HDMI TO CVBS/HDMI COVERTER----------------1PCS

2.Kasutaja manuaal--------------------------------------------------------------------------

3.Energia allikas---------------------------------------------------------------------------

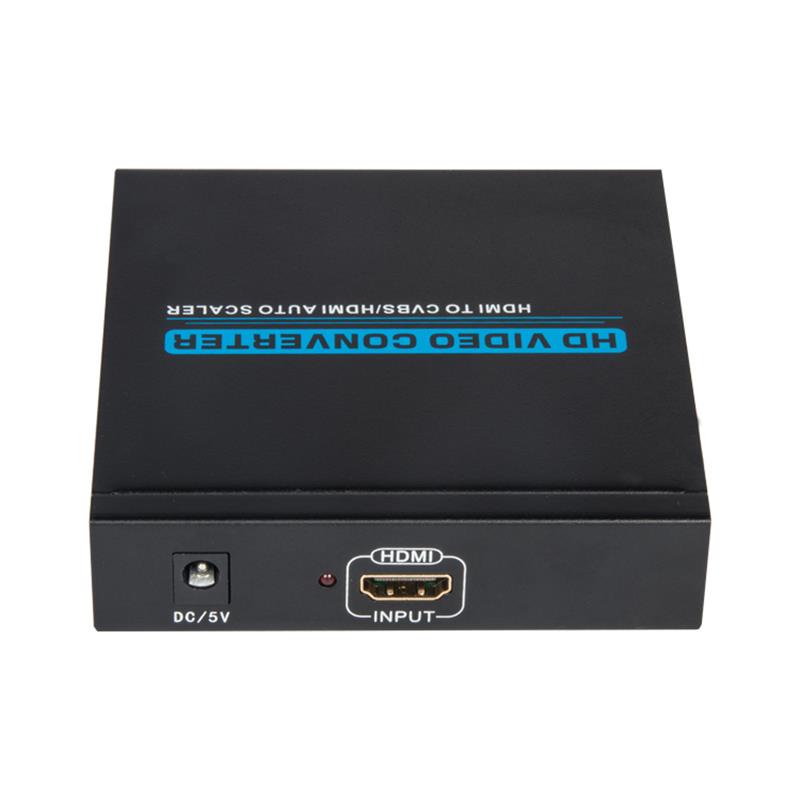

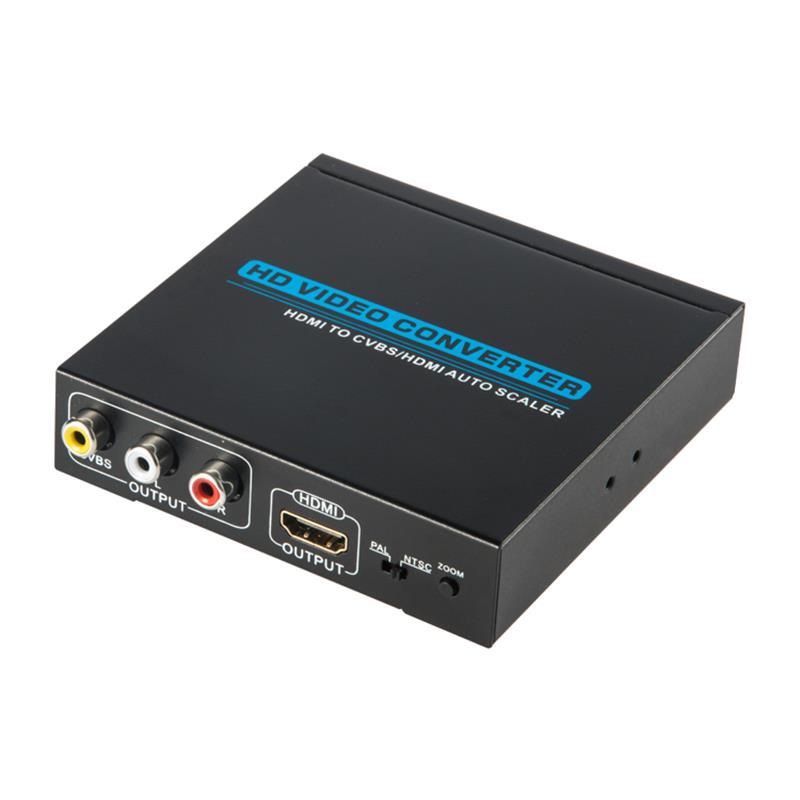

4.0 PANELI KIRJELDUSED

DC 5V: DC 5V sisendport

POWER LED: toiteindikaator

HDMI sisend: HDMI sisendport

A/V OUTPUT: Ühenda TV või videomängija, kellega   CVBS- liides(NTSC/ PAL on saadaval)

HDMI OUTPUT: Ühenda HD TV

PAL / NTSC: PAL ja NTSC standardvormingu valija

ZOM nupp: muuta ekraani pildi suurust

5.0 KOHALDAMISALAD

A. Tsiviiltööstus: top-top kastid, XBOX360, PS3, kõrge definitsiooniga mängijad.

B. Tööstussektor: kõrge definitsiooniga kaamera, videokaamera, millel on selline ühine   kuvaseade ei ole suur ekraan HDMI TV monitorid, kuni   vähendada kulusid ja ruumi.
